PERCOBAAN 19 MENAMPILKAN TEXT PADA LCD BERBASIS MIKROKONTROLER AMEGA 8535

PERCOBAAN 19 MENAMPILKAN TEXT LCD BERBASIS MIKROKONTROLER ATMEGA 8535

1.TUJUAN : AGAR BASIS MAMPU MEMBUAT APLIKASI MENAMPILKAN TEXT PADA LCD BERBASIS BERBASIS MIKROKONTROLER ATMEGA 8535.

2. ALAT DAN BAHAN :

A. ATMEGA 8535

B. LED

C. PROTEUS

A. ATMEGA 8535

Mikrokontroller merupakan contoh suatu sistem komputer sederhana yang masuk dalam kategori embedded komputer. Di dalam sebuah mikrokontroller terdapat komponen-komponen seperti: processor, memory, clock, peripheral I/O, dll. Mikrokontroller memiliki kemampuan manipulasi data (informasi) berdasarkan suatu urutan instruksi (program) yang dibuat oleh programmer. Mikrokontroller adalah piranti elektronik yang dikemas dalam bentuk sebuah IC (Integrated Circuit) tunggal, sebagai bagian utama dan beberapa peripheral lain yang harus ditambahkan, seperti kristal dan kapasitor.

Mikrokontroller AVR memiliki arsitektur RISC 8 Bit, sehingga semua instruksi dikemas dalam kode 16-bit (16-bits word) dan sebagian besar instruksi dieksekusi dalam satu siklus instruksi clock. Bandingkan dengan instruksi keluarga MCS-51 (arsitektur CISC) yang membutuhkan siklus 12 clock. RISC adalah Reduced Instruction Set Computing sedangkan CISC adalah Complex Instruction Set Computing.

AVR dikelompokkan kedalam 4 kelas, yaitu ATtiny, keluarga AT90Sxx, keluarga ATmega, dan keluarga AT86RFxx. Dari kesemua kelas yang membedakan satu sama lain adalah ukuran onboard memori, on-board peripheral dan fungsinya. Dipilih Atmega8535 karena populasi yang banyak, sehingga ketersediaan komponen dan referensi penunjang lebih terjamin.

Tabel Perbandingan Spesifikasi dan Fitur keluarga AVR

Keterangan:

• Flash adalah suatu jenis Read Only Memory yang biasanya diisi dengan program hasil perencanaan, yang harus dijalankan oleh mikrokontroler

• RAM (Random Acces Memory) merupakan memori yang membantu CPU untuk penyimpanan data sementara dan pengolahan data ketika program sedang running

• EEPROM (Electrically Erasable Programmable Read Only Memory) adalah memori untuk penyimpanan data secara permanen oleh program yang sedang running

• Port I/O adalah kaki untuk jalur keluar atau masuk sinyal sebagai hasil keluaran ataupun masukan bagi program

• Timer adalah modul dalam hardware yang bekerja untuk menghitung waktu/pulsa

• UART (Universal Asynchronous Receive Transmit) adalah jalur komunikasi data khusus secara serial asynchronous

• PWM (Pulse Width Modulation) adalah fasilitas untuk membuat modulasi pulsa

• ADC (Analog to Digital Converter) adalah fasilitas untuk dapat menerima sinyal analog dalam range tertentu untuk kemudian dikonversi menjadi suatu nilai digital dalam range tertentu

• SPI (Serial Peripheral Interface) adalah jalur komunikasi data khusus secara serial secara serial synchronous

• ISP (In System Programming) adalah kemampuan khusus mikrokontroler untuk dapat diprogram langsung dalam sistem rangkaiannya dengan membutuhkan jumlah pin yang minimal

Arsitektur ATmega8535

• Saluran I/O sebanyak 32 buah, yaitu Port A, Port B, Port C dan Port D
• ADC 10 bit sebanyak 8 Channel
• Tiga buah timer / counter
• 32 register
• Watchdog Timer dengan oscilator internal
• SRAM sebanyak 512 byte
• Memori Flash sebesar 8 kb
• Sumber Interrupt internal dan eksternal
• Port SPI (Serial Peripheral Interface)
• EEPROM on board sebanyak 512 byte
• Komparator analog
• Port USART (Universal Shynchronous Ashynchronous Receiver Transmitter)

Fitur ATmega8535
• Sistem processor 8 bit berbasis RISC dengan kecepatan maksimal 16 MHz.
• Ukuran memory flash 8KB, SRAM sebesar 512 byte, EEPROM sebesar 512 byte.
• ADC internal dengan resolusi 10 bit sebanyak 8 channel
• Port komunikasi serial USART dengan kecepatan maksimal 2.5 Mbps
• Mode Sleep untuk penghematan penggunaan daya listrik

Konfigurasi pin ATmega8535
• VCC merupakan pin yang berfungsi sebagai pin masukan catudaya
• GND merupakan pin Ground
• Port A (PA0...PA7) merupakan pin I/O dan pin masukan ADC
• Port B (PB0...PB7) merupakan pin I/O dan pin yang mempunyai fungsi khusus yaitu Timer/Counter, komparator Analog dan SPI

• Port C (PC0...PC7) merupakan port I/O dan pin yang mempunyai fungsi khusus, yaitu komparator analog dan Timer Oscillator

• Port D (PD0...PD1) merupakan port I/O dan pin fungsi khusus yaitu komparator analog dan interrupt eksternal serta komunikasi serial

• RESET merupakan pin yang digunakan untuk mereset mikrokontroler
• XTAL1 dan XTAL2 merupakan pin masukan clock eksternal
• AVCC merupakan pin masukan untuk suplai tegangan ADC
• AREF merupakan pin masukan tegangan referensi untuk ADC

Pin-out ATmega8535

Peta Memory ATmega8535

ATmega8535 memiliki ruang pengalamatan memori data dan memori program yang terpisah. Memori data terbagi menjadi 3 bagian yaitu : 32 buah register umum, 64 buah register I.O, dan 512 byte SRAM internal. Register untuk keperluan umum menempati space data pada alamat terbawah yaitu $00 sampai $1F. Sementara itu register khusus untuk menangani I/O dan kontrol terhadap mikrokontroler menempati 64 alamat berikutnya, yaitu mulai dari $20 sampai $5F. Register tersebut merupakan register yang khusus digunakan untuk mengatur fungsi terhadap berbagai peripheral mikrokontroler, seperti kontrol register, timer/counter, fungsi fungsi I/O, dan sebagainya. Register khusus alamat memori secara lengkap dapat dilihat pada tabel dibawah. Alamat memori berikutnya digunakan untuk SRAM 512 byte, yaitu pada lokasi $60 sampai dengan $25F.

Peta Memori Data ATmega8535

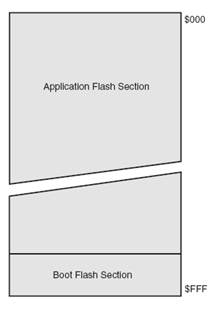

Memori program yang terletak pada Flash Perom tersusun dalam word atau 2 byte karena setiap instruksi memiliki lebar 16-bit atau 32bit. AVR ATmega8535 memiliki 4KByte x 16 Bit Flash Perom dengan alamat mulai dari $000 sampai $FFF. AVR tersebut memiliki 12 bit Program Counter (PC) sehingga mampu mengalamati isi Flash.

Memori Program AVR ATmega8535

Selain itu AVR ATmega8535 juga memilki memori data berupa EEPROM 8-bit sebanyak 512 byte. Alamat EEPROM dimulai dari $000 sampai $1FF.

Status Register

Status register adalah register berisi status yang dihasilkan pada setiap operasi yang dilakukan ketika suatu instruksi dieksekusi. SREG merupakan bagian dari inti CPU mikrokontroler.

Status Register ATmega8535

Penjelasan

• Bit7 >>> I (Global Interrupt Enable), Bit harus di Set untuk mengenable semua jenis interupsi.

• Bit6 >>> T (Bit Copy Storage), Instruksi BLD dan BST menggunakan bit T sebagai sumber atau tujuan dalam operasi bit. Suatu bit dalam sebuah register GPR dapat disalin ke bit T menggunakan instruksi BST, dan sebaliknya bit T dapat disalin kembali ke suatu bit dalam register GPR dengan menggunakan instruksi BLD.

• Bi5 >>> H (Half Cary Flag)

• Bit4 >>> S (Sign Bit) merupakan hasil operasi EOR antara flag -N (negatif) dan flag V (komplemen dua overflow).

• Bit3 >>> V (Two's Component Overflow Flag) Bit ini berfungsi untuk mendukung operasi matematis.

• Bit2 >>> N (Negative Flag) Flag N akan menjadi Set, jika suatu operasi matematis menghasilkan bilangan negatif.

• Bit1 >>> Z (Zero Flag) Bit ini akan menjadi Set apabila hasil operasi matematis menghasilkan bilangan 0.

• Bit0 >>> C (Cary Flag) Bit ini akan menjadi set apabila suatu operasi menghasilkan carry.

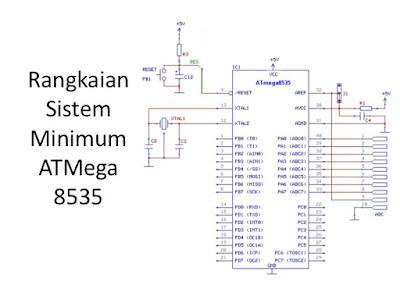

SISTEM MINIMUM ATmega8535
Sistem minimum (minsys) mikrokontroler adalah rangkaian elektronik minimum yang diperlukan untuk beroperasinya IC mikrokontroler. Rangkaian ini kemudian bisa dihubungkan dengan rangkaian lain untuk menjalankan fungsi tertentu.

B. LED

Pengertian LED (Light Emitting Diode) dan Cara Kerjanya – Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya. Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

Simbol dan Bentuk LED (Light Emitting Diode)

Cara Kerja LED (Light Emitting Diode)

Seperti dikatakan sebelumnya, LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

LED atau Light Emitting Diode yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah Energi Listrik menjadi Energi Cahaya.

Cara Mengetahui Polaritas LED

Untuk mengetahui polaritas terminal Anoda (+) dan Katoda (-) pada LED. Kita dapat melihatnya secara fisik berdasarkan gambar diatas. Ciri-ciri Terminal Anoda pada LED adalah kaki yang lebih panjang dan juga Lead Frame yang lebih kecil. Sedangkan ciri-ciri Terminal Katoda adalah Kaki yang lebih pendek dengan Lead Frame yang besar serta terletak di sisi yang Flat.

C. PROTEUS

Proteus adalah sebuah software untuk mendesain PCB yang juga dilengkapi dengan simulasi pspice pada level skematik sebelum rangkaian skematik diupgrade ke PCB shingga sebelum PCBnya di cetak kita akan tahu apakah PCB yang akan kita cetak sudah benar atau tidak. Proteus mengkombinasikan program ISIS untuk membuat skematik desain rangkaian dengan program ARES untuk membuat layout PCB dari skematik yang kita buat. Software ini bagus digunakan untuk desain rangkaian mikrokontroller. Proteus juga bagus untuk belajar elektronika seperti dasar2 elektronika sampai pada aplikasi mikrokontroller. Software ini jika di install menyediakan banyak contoh aplikasi desain yang disertakan sehingga kita bisa belajar dari contoh2 yang sudah ada.

Pengenalan PROTEUS. Fitur-fitur dari PROTEUS adalah sebagai berikut :

1. Memiliki kemampuan untuk mensimulasikan hasil rancangan baik digital maupun analog maupun gabungan keduanya,Mendukung simulasi yang menarik dan simulasi secara grafis,

2. Mendukung simulasi berbagai jenis microcontroller seperti PIC, 8051 series.

3. Memiliki model-model peripheral yang interactive seperti LED, tampilan LCD, RS232, dan berbagai jenis library lainnya,

4. Mendukung instrument-instrument virtual seperti voltmeter, ammeter, oscciloscope, logic analyser, dll,

5. Memiliki kemampuan menampilkan berbagi jenis analisis secara grafis seperti transient, frekuensi, noise, distorsi, AC dan DC, dll.

6. Mendukung berbagai jenis komponen-komponen analog,

7. Mendukung open architecture sehingga kita bisa memasukkan program seperti C++ untuk keperluan simulasi,

8. Mendukung pembuatan PCB yang di-update secara langsung dari program ISIS ke program pembuat PCB-ARES.

3.TEORI :

A. JELASKAN TENTANG ATMEGA 8535

B JELASKAN TENTANG LCD
